НЕ СТАБИЛИЗИРОВАННЫЕ ИСТОЧНИКИ ПИТАНИЯ

Сила притяженияПервые высоковольтные блоки этого типа отработали уже более 16 лет в промышленных условиях с наработкой около 7000 часов в год в условиях металлургического производства.

В настоящее время эти источники не поставляются, вместо них можно использовать стабилизированные источники типа HVP.

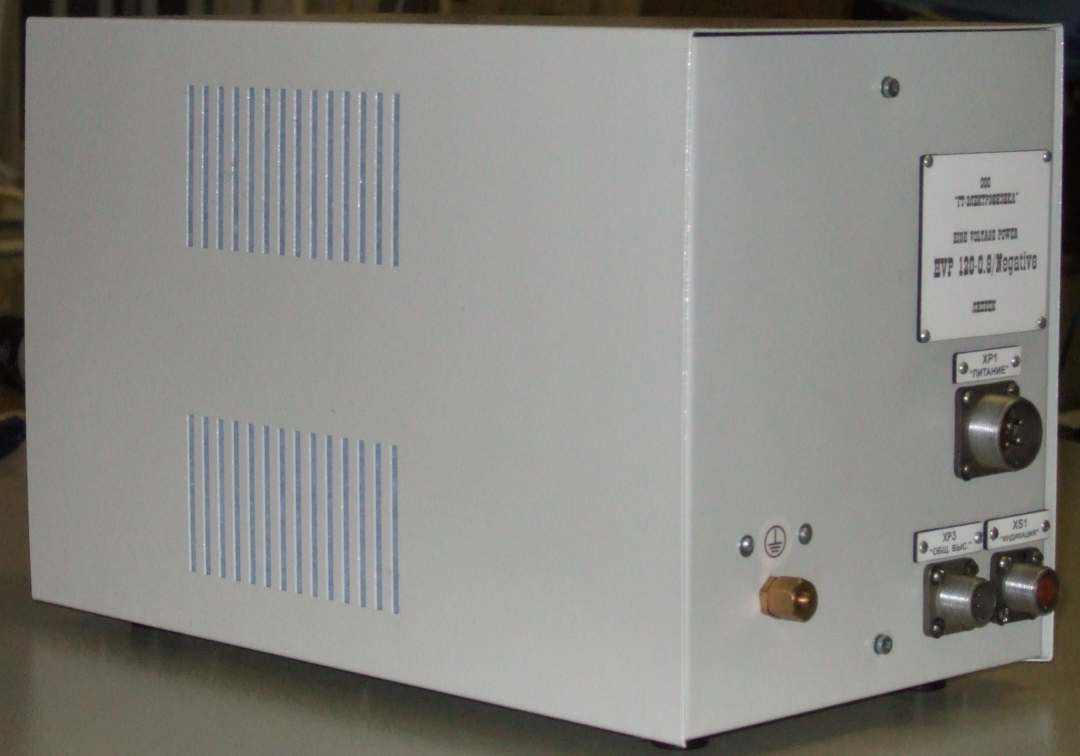

высоковольтные источники питания 120 кВ - только для ЗИП


hvp120

Нестабилизированные высоковольтные источники имеют низковольтное питание. Регулировка выходного напряжения осуществляется изменением питания в диапазоне от 3 В до 52 В. В качестве внешнего источника питания используется регулируемый блок питания Sitop power flexi 6EP1353-2BA00 производства фирмы Siemens. Допустимое удаление блока питания Sitop от высоковольтного блока до 150 м.

Блок Sitop power flexi имеет вход 0-2,5 В для внешней регулировки. Задание выходного напряжения может осуществляться от потенциометра, ЦАП или специального контроллера с цифровым декадным задатчиком. Контроллер имеет опторазвязку сигналов по входу. Цифровой декадный задатчик может быть удален от контроллера на расстояние до 150 м.

Источники питания имеют аналоговые выходы 0-10 В для внешней индикации выходного напряжения и тока. Выходы индикации имеют защиту от короткого замыкания, допустимое удаление нагрузки до 150 м. В нулевой провод выхода источника допускается устанавливать внешние датчики, например, токовое реле. Допустимое падение на внешнем датчике при максимальном выходном токе не должно превышать 10 В.

Для условий эксплуатации с частыми пробоями в нагрузке, не стабилизированный высоковольтный источник может комплектоваться внешним высоковольтным токоограничительным резистором, защитным токовым реле. Защитное реле устанавливается в нулевой провод на выходе источника питания для отключения блока при перегрузке по выходному току.
