ЭЛЕКТРОСТАТИЧЕСКОЕ РАСПЫЛЕНИЕ ТВЕРДЫХ МАСЕЛ

Электростатическое распыление масел, находящихся при комнатной температуре в твердом агрегатном состоянии, может производится при более высоких температурах, чем для жидких масел. Кроме понятных проблем, связанных с поддержанием необходимой температуры элементов гидросистемы и камеры распыления, могут быть и другие проблемы.

В качестве примера может быть рассмотрено пальмовое масло, которое достаточно широко используется в металлургии, например, при производстве жести или электротехнической стали. Пальмовое масло широко применяется и в пищевой промышленности. Электростатический способ позволяет без использования давления и сжатого воздуха получать мелкодисперсное распыление и высокоточное дозирование в широком диапазоне расходов. При этом, уход масла за пределы зоны распыления много меньше, чем придругих способах распыления.

Пальмовое масло состоит из трех фракций, олеиновой, стеариновой и пальминовой, которые имеют разные температуры плавления:

• пальмовое масло, точка плавления 33 - 39 °C;
• пальмовый олеин, точка плавления 12 - 24 °C;
• пальмовый стеарин, точка плавления 46 - 56 °C.

Измерения при различных температурах показали, что проводимость пальмового масла в жидком состоянии невысокая, что вместе с достаточно высоким коэффициентом поверхностного натяжения требует напряжения распыления начиная от 100кВ.

Рабочая температура распыления для пальмового масла так же выше температур, при которых происходит распыление жидких масел. Тем не менее, пальмовое масло можно успешно распылять электростатическим способом.

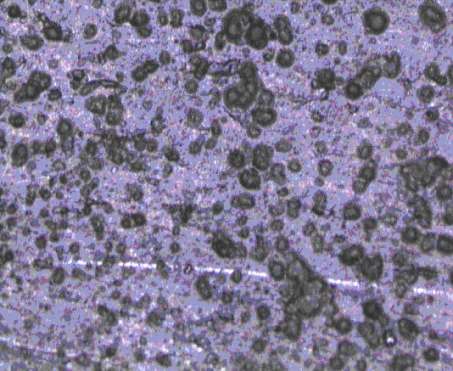

Изучение покрытий, полученных при разных температурных режимах распыления, показывает неоднородность распыления при относительно низких температурах.

Это хорошо видно на фотографии справа. Более темные пятна на фотографии представляют собой сгустки масла на поверхности полосы электротехнической стали.

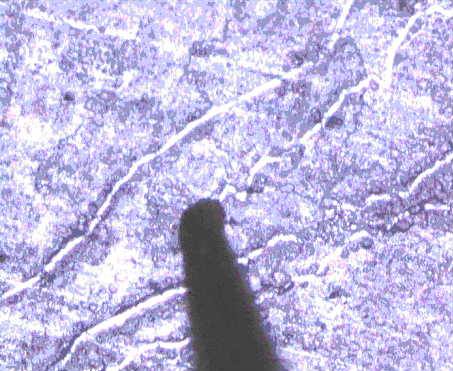

При определенных режимах нанесения неоднородность уменьшается до приемлемой величины. На показанной фотографии под микроскопом виден нанесенный слой масла толщиной 1 микрон. Покрытие сплошное по всей поверхности. На фотографии хорошо видны следы от иглы.

Такое покрытие достаточно для использования пальмового масла при прокатке в количествах наносимого масла в разы меньше, чем при нанесении традиционными способами. При этом дополнительным преимуществом является точное дозирование масла на поверхности одновременно с равномерным распределением, что трудно достичь другими способами нанесения.
